انواع چرخ دنده ها



کارو فناوری پایه نهم

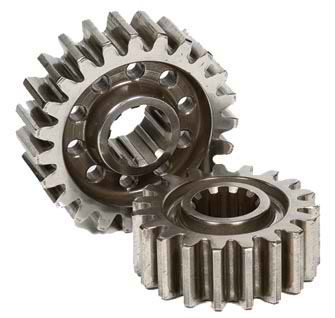

چرخدنده های ساده:این چرخ دنده ها برای انتقال در محورهای موازی استفاده می گردد. دنده های

این چرخدنده ها موازی محور چرخ دنده بوده و بروی محیط استوانه ای ایجاد میگردد. این نوع چرخدنده

کاربرد زیادی در صنعت مانند ساعت های کوکی و اتوماتیکی، ماشین لباس شویی و پنکه دارد.

بزرگترین عیب آن ها سروصدای زیاد است. ممکن است در طول درازمدت، در حین حرکت، باعث

شکستن دندانه ها نیز شود.

چرخدنده های مارپیچی: این نوع چرخدنده ها برای انتقال نیرو در محور های موازی و محور هایی که

دارای زاویه بوده، به کار میروند.

چرخدنده های مخروطی: از این نوع چرخدنده برای انتقال نیرو در محورهای عمود برهم ویا محورهایی

که باهم متقاطع بوده و زوایای آنها کمتر یا بیشتر از 90 درجه است، استفاده میگردد. این چرخدنده ها

در جعبه دنده ها و دیفرانسیل کاربرد زیادی دارند.

چرخدنده های حلزونی: این نوع چرخدنده ها را جهت تقلیل سرعت روی دو محور عمود برهم بکار

میبرند. این چرخدنده ها از نظر ساختمان شبیه چرخدنده های مارپیچ هستند؛ با این تفاوت که این

چرخدنده ها با پیچ حلزون درگیر میشوند. به این جهت در سطح خارجی آن فرم قوس مانندی ایجاد

میشود که بستگی به نوع پیچ دارد. چرخدنده های پیچ حلزونی در دیفرانسیل کامیون ها و خودرو های

سنگین کاربرد دارد.

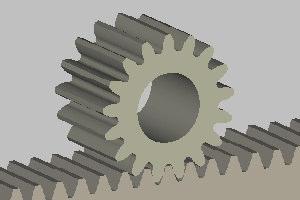

چرخدنده های شانه ای: این نوع چرخدنده معمولا به شکل ساده میباشد ولی میتوانند مارپیچ یا دو

مارپیچ باشند. این نوع در مواردی بکار میرود که لازم باشد حرکت دورانی به حرکت رفت و برگشت تغییر

داده شود مانند تغییر حرکت روی بستر ماشین تراش.

چرخ دنده های داخلی:در این نوع چرخدنده ها بر روی سطح داخلی یک استوانه یا مخروط شکل یافته

است. به این چرخدنده ها، سیاره ای نیز میگویند.این نوع چرخدنده ها دارای استقامت و دوام بیشتری

هستند.

تهیه کننده: کیارش حسین پور
